卡套式管接頭的密封原理
發布時間：2020/12/2 11:33:21 來源:http://www.zgzymsw.cn/ 作者：鎮江華工儀表電器有限公司
摘要：卡套式管接頭具有結構簡單、重量輕、體積小、使用方便、無需焊接、耐壓、抗振、耐熱、密封可靠的優點。因此，它可用于高溫、高壓和振動管道，是液壓系統的理想連接器。
上一篇我們送上的文章是三通卡套接頭的正確安裝方法為了更加全面的介紹三通卡套接頭、銅制卡套接頭、鋼制卡套接頭、卡套直通中間接頭、儀表閥門4、梯型橋架、儀表閥門1、儀表閥門2、儀表閥門3、SF-2B 一體化三閥組、等產品，我們將持續發布相關知識，幫助大家了解更多的信息。

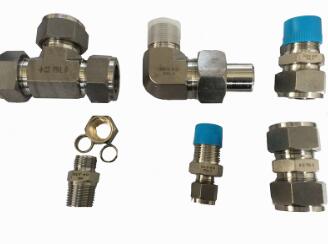

卡套式管接頭具有結構簡單、重量輕、體積小、使用方便、無需焊接、耐壓、抗振、耐熱、密封可靠的優點。因此，它可用于高溫、高壓和振動管道，是液壓系統的理想連接器。
根據單刃套筒夾緊套國家標準，制造精度符合GB3764-83，表面硬度為550-800 HV，芯部為220-300 HV，硬化層深度為0.03-0.05毫米
卡套式管接頭的右端被螺母擰緊壓下，左端被壓入接頭體的錐孔與管道之間的間隙中，使卡套的外錐面形成一個錐面接觸密封，夾緊套的內刀刃嵌入鋼管的外壁中， 鋼管外壁壓出一個封閉的環槽切入并密封，螺母進一步擰緊，使夾緊套中部微凸產生彈性變形，彈性應力使夾緊套右端與螺母錐產生摩擦力，防止螺母松動，彈性變形部分可以吸收液壓管內的振動，另外， 卡套的尾部緊緊地夾住鋼。卡套式管接頭的正確裝配也是保證接頭體密封可靠性的一個重要因素。
本文由鎮江華工儀表電器有限公司于2020/12/2 11:33:21整理發布。
